Bystronic Grinding Wheel의 동심성을 보장하는 방법은 무엇입니까?

비스트론 그라인딩 휠의 동심성을 보장하는 것은 높은 정밀 연삭 결과를 달성하는 데 중요합니다. Bystronic Grinding Wheels의 공급 업체로서 저는이 분야에서 광범위한 경험을 얻었으며 몇 가지 주요 전략과 통찰력을 공유하고 싶습니다.

동심성의 중요성을 이해합니다

동심성은 연삭 휠의 중심이 회전 축과 일치하는 정도를 나타냅니다. 그라인딩 휠의 동심성이 우수하면 부드럽게 회전하고 진동을 줄이며 균일 한 재료 제거를 보장합니다. 이로 인해 공작물에 대한 표면 마감, 도구 수명이 길고 생산성이 높아집니다.

대조적으로, 동심성이 열악한 분쇄 휠은 일련의 문제를 일으킬 수 있습니다. 과도한 진동은 그라인딩 휠의 마모가 고르지 않아 절단 성능을 감소시킬 수 있습니다. 또한 공작물 표면에 채터 마크가 발생하여 완제품의 품질에 크게 영향을 미칩니다. 또한, 연삭하는 동안 고르지 않은 힘은 공작 기계에 추가 응력을 가할 수있어 장비의 조기 마모로 이어질 수 있습니다.

정확한 설치

Bystronic 그라인딩 휠의 동심성을 보장하는 첫 번째 단계는 적절한 설치입니다. 그라인딩 휠을 장착하기 전에 스핀들과 장착 플랜지를 철저히 청소해야합니다. 이 표면의 먼지, 잔해 또는 매장은 분쇄 휠이 올바르게 장착되는 것을 방지하여 동심에 영향을 미칩니다.

그라인딩 휠을 설치할 때 토크 렌치를 사용하여 장착 볼트를 지정된 토크 값으로 조입니다. 오버 - 조임 또는 아래 - 볼트를 조이면 분쇄 휠이 잘못 정렬 될 수 있습니다. 장착 플랜지의 평탄도를 확인하는 것도 중요합니다. 뒤틀린 플랜지는 연삭 휠에 힘이 고르지 않아 동심성이 열악합니다.

정기 검사

그라인딩 휠의 정기 검사는 동심성을 유지하는 또 다른 핵심 요소입니다. 육안 검사는 휠 표면의 균열이나 칩과 같은 명백한 손상 징후를 보여줄 수 있습니다. 그러나 동심성을 정확하게 평가하려면보다 진보 된 측정 기술이 필요합니다.

일반적인 방법 중 하나는 다이얼 표시기를 사용하는 것입니다. 프로브가 분쇄 휠의 외경에 닿도록 공작 공구에 다이얼 표시기를 장착하십시오. 휠을 천천히 돌리고 다이얼 표시기의 판독 값을 관찰하십시오. 판독 값의 상당한 변화는 동심성 문제를 나타냅니다. 동심성 편차가 허용 한계를 초과하면 연삭 휠을 다시 균형을 잡거나 교체해야 할 수 있습니다.

그라인딩 휠의 균형

새로운 연삭 휠조차도 최적의 동심을 보장하기 위해 균형이 필요할 수 있습니다. 제조 공정에서 휠의 밀도와 모양이 약간 변하면 균형이 맞지 않을 수 있습니다. 불균형 연삭 휠은 회전 중에 과도한 진동을 생성 할 수 있으며, 이는 동심에 영향을 줄뿐만 아니라 연삭 작업의 전반적인 성능을 줄입니다.

정적 밸런싱은 분쇄 휠 균형을 유지하는 기본 방법입니다. 여기에는 휠을 밸런싱 아버에 놓고 휠이 어떤 위치에서도 정지 상태로 유지 될 때까지 카운터 웨이트를 조정하는 것이 포함됩니다. 반면에 다이나믹 밸런싱은보다 정확하고 정교한 기술입니다. 휠이 고속으로 회전하는 동안 수행되며 센서를 사용하여 진동을 측정하고 불균형의 위치와 양을 결정합니다. 그런 다음 특수 밸런싱 장비를 사용하여 휠에서 무게를 추가하거나 제거하여 불균형을 수정할 수 있습니다.

환경 적 요인

운영 환경은 또한 비스트론 그라인딩 휠의 동심성에 영향을 줄 수 있습니다. 온도 및 습도 변화로 인해 연삭 휠이 팽창하거나 수축 될 수 있으며, 이는 모양과 동심성에 영향을 줄 수 있습니다. 따라서 연삭 휠을 제어 된 환경에 저장하는 것이 중요합니다.

또한 분쇄 영역에 먼지와 잔해가 있으면 휠과 공작 기계가 오염 될 수 있습니다. 이로 인해 마찰이 증가하고 마모가 고르지 않아 동심성에 영향을 미칩니다. 연삭 영역의 정기적 인 청소와 적절한 먼지 수집 시스템을 사용하면 이러한 문제를 최소화 할 수 있습니다.

공작 기계와의 호환성

동심성을 유지하려면 Bystronic Grinding Wheel과 공작 기계의 호환성을 보장하는 것이 필수적입니다. 다른 공작 기계마다 스핀들 속도, 파워 등급 및 장착 요구 사항이 다릅니다. 공작 기계와 호환되지 않는 그라인딩 휠을 사용하면 과도한 진동, 고르지 않은 마모 및 동심원이 나빠질 수 있습니다.

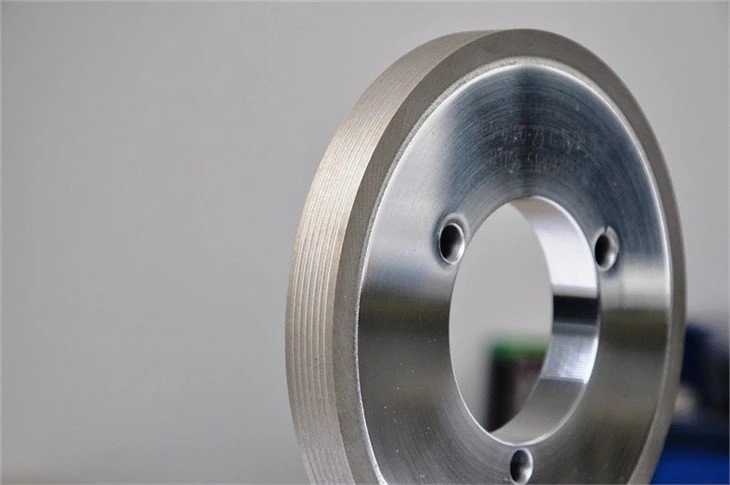

그라인딩 휠을 선택하기 전에 공작 기계 제조업체의 사양을 참조하는 것이 중요합니다. 연삭 휠의 직경, 두께 및 아버 홀 크기가 공작 기계와 호환되는지 확인하십시오. 또한 분쇄 휠을 선택할 때 연삭 작업 유형과 공작물의 재료를 고려하십시오. 예를 들어,E- 유리를위한 모따기 분쇄 휠E- 유리 재료의 모따기 작업을 위해 특별히 설계되었으며 적절한 공작 기계에서 올바르게 사용하면 동심성을 보장하고 더 나은 연삭 결과를 달성 할 수 있습니다.

운영자의 교육 및 기술

운영자의 훈련과 기술은 또한 비스트론 그라인딩 휠의 동심성을 보장하는 데 중요한 역할을합니다. 연산자는 적절한 설치, 검사 및 연삭 휠 유지 보수로 훈련해야합니다. 그들은 동심의 중요성을 이해하고 동심성의 징후를 인식 할 수 있어야합니다.

정기 교육 프로그램을 통해 운영자는 휠 관리 연삭을위한 최신 기술 및 모범 사례를 업데이트 할 수 있습니다. 여기에는 연삭 휠의 적절한 취급, 장비 측정 장비의 올바른 사용 및 동심에 영향을 줄 수있는 요인에 대한 이해가 포함됩니다. 잘 - 훈련 된 운영자는 적시에 동심성 문제를 감지하고 해결할 가능성이 높아서 비용이 많이 드는 가동 중지 시간을 방지하고 그라인딩 프로세스의 전반적인 품질을 향상시킬 수 있습니다.

결론

Bystronic Grinding Wheel의 동심성을 보장하는 것은 설치에서 작동 및 유지 보수에 이르기까지 모든 단계에서 세부 사항에주의를 기울여야하는 다중 측면 프로세스입니다. 정밀한 설치, 정기 검사, 적절한 균형, 환경 요인 고려, 공작 기계와의 호환성 보장, 운영자를위한 적절한 교육 제공과 같은 위에서 설명한 전략을 따르면 분쇄 휠의 동심성을 크게 향상시킬 수 있습니다.

Bystronic Grinding Wheel Supplier로서 저는 고객에게 고품질 제품 및 기술 지원을 제공하기 위해 노력하고 있습니다. 당신이 우리에 관심이 있다면E- 유리를위한 모따기 분쇄 휠,,,측면 윈도우 연삭 휠,,,3 개의 그루브 연삭 휠또는 분쇄 휠의 동심성을 보장하는 것에 대한 질문이 있으시면 추가 논의 및 잠재적 조달 협상을 위해 문의하십시오.

참조

• "그라인딩 기술 : 연마제 가공 이론 및 응용"의 Stephen Malkin
• Peter C. Lysaght가 편집 한 "연마 기술의 핸드북"
